A Buon Prezzo Processore Sparkfun MicroMod nRF52840

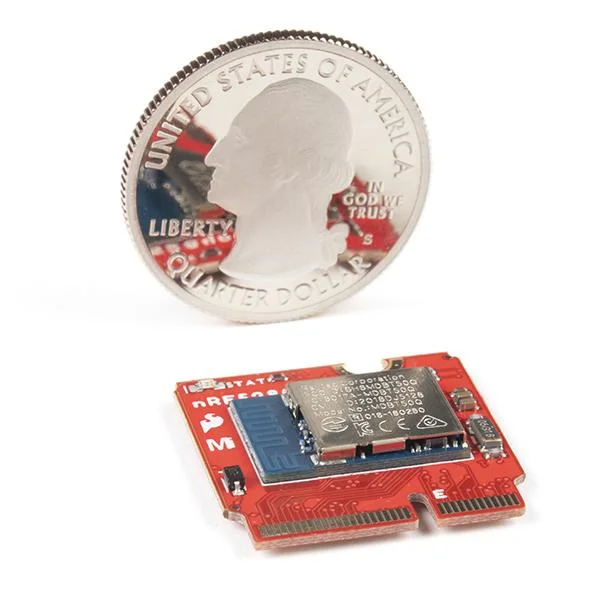

Dotato del SoC nRF52840 di Nordic Semiconductor, il processore Sparkfun MicroMod nRF52840 offre una potente combinazione di CPU ARM Cortex-M4 e ricetrasmettitore Bluetooth da 2,4 GHz nel fattore di forma MicroMod con il connettore M.2 MicroMod per consentire di collegare un MicroMod compatibile Carrier Board con qualsiasi numero di periferiche.

Il processore MicroMod nRF52840 presenta lo stesso Raytac MDBT50Q-P1M presente sul nostro Pro nRF52840 Mini. Questo modulo include un’antenna di tracciamento integrata, adatta il circuito integrato a un ingombro approvato dalla FCC oltre a includere meccanismi di disaccoppiamento e temporizzazione che dovrebbero essere progettati in un circuito utilizzando il circuito integrato nRF52840 nudo. Il ricetrasmettitore Bluetooth incluso nell’nRF52840 vanta uno stack BT 5.1 e supporta Bluetooth 5, Bluetooth mesh, IEEE 802.15.4 (Zigbee e Thread) e protocolli wireless RF 2.4Ghz (incluso il protocollo RF proprietario di Nordic) consentendoti di scegliere quale opzione funziona meglio per la tua applicazione.

Abbiamo anche sconfitto due I²Bus C, 2 bus SPI, undici GPIO, pin digitali, analogici, PWM e PDM dedicati insieme a pi\\u00F9 UART seriali per coprire quasi tutte le esigenze periferiche.

MicroMod \\u00E8 un ecosistema di interfacce modulari che collega una \\”scheda processore\\” a microcontrollore a varie periferiche \\”schede portanti\\”. Utilizzando lo standard M.2, lo standard MicroMod \\u00E8 progettato per sostituire facilmente i processori al volo. Abbina una scheda portante specializzata per il progetto di cui hai bisogno con la tua scelta di processore compatibile!

Caratteristiche:

nRF52840 Caratteristiche generali:

• CPU ARM Cortex-M4 con unit\\u00E0 a virgola mobile (FPU)
  • Flash interno da 1 MB: per tutte le esigenze di archiviazione di programmi, SoftDevice e file!
  • RAM interna da 256 kB: per l’archiviazione stack e heap.
• Radio integrata da 2,4 GHz con supporto per:
  • Bluetooth Low Energy (BLE) — Con supporto per dispositivi BLE periferici e/o centrali
  • Bluetooth 5: Bluetooth in rete!
  • ANT – Se desideri trasformare il dispositivo in un cardiofrequenzimetro o in un monitor per l’attivit\\u00E0 fisica.
  • Protocollo RF proprietario di Nordic: se desideri comunicare in modo sicuro con altri dispositivi Nordic.
• Tutte le periferiche I/O di cui potresti aver bisogno
  • USB : trasforma il tuo nRF52840 in un dispositivo di archiviazione di massa USB , utilizza un’interfaccia CDC (seriale USB ) e altro ancora. Questa \\u00E8 una grande aggiunta rispetto a nRF52832!
  • UART: interfacce seriali con supporto per il controllo del flusso hardware, se lo si desidera.
  • I²C – L’interfaccia bus bidirezionale a 2 fili preferita da tutti
  • SPI – Se preferisci l’interfaccia seriale a 3+ fili
  • Convertitori analogico-digitali (ADC): otto pin sul Mini Breakout nRF52840 supportano ingressi analogici
  • PWM – Il supporto del timer su qualsiasi pin significa il supporto PWM per il pilotaggio di LED o servomotori.
  • Orologio in tempo REAL (RTC) – Tieni traccia dei secondi e dei millisecondi, supporta anche le funzionalit\\u00E0 di sonno profondo temporizzato.

Periferiche specifiche disponibili su MicroMod nRF52840:

• Tre UART
  • Primario legato all’interfaccia USB . Due UART hardware.
• Due io²Autobus C
• Due autobus SPI
  • Bus SPI secondario utilizzato principalmente per Flash IC
• Elaborazione audio PDM
• Due ingressi analogici
• Due pin I/O digitali dedicati
• Due pin PWM dedicati
• Undici pin I/O per uso generico

Documenti:

Documentazione del processore MicroMod nRF52840:

• schematico
• File Aquila
• Dimensioni della scheda
• Scheda grafica
• Guida al collegamento
• Scheda tecnica – Modulo MDBT50Q
• Scheda tecnica: nRF52840 IC
• Archivio hardware GitHub

Documentazione MicroMod:

• Interfaccia Sparkfun MicroMod v1.0 – Pinout
• Sparkfun MicroMod Interface v1.0 – Descrizioni dei pin
• Iniziare con MicroMod
• Progettare con MicroMod
• Pagina Informazioni MicroMod
• Forum MicroMod
• Biblioteche Sparkfun Eagle (contiene impronte di esempio per il connettore M.2 e il distanziatore SMD)
• Scheda tecnica del connettore M.2 MicroMod
• Scheda tecnica del supporto per rifusione MicroMod
