A Buon Prezzo Sparkfun Micro OLED Breakout (con intestazioni)

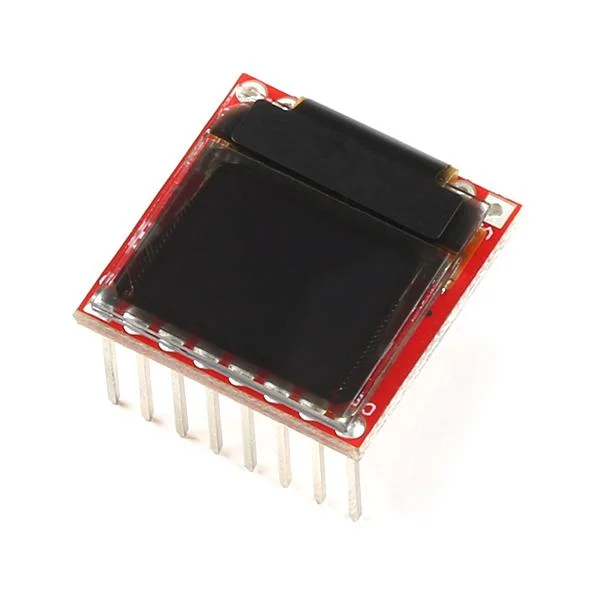

Sparkfun Micro OLED Breakout with Headers \\u00E8 un dispositivo compatto ma potente progettato per rompere un piccolo OLED monocromatico, blu su nero tramite pin distanziati di 2,54 mm. Nonostante le sue dimensioni \\”micro\\”, il display OLED \\u00E8 nitido e consente una quantit\\u00E0 di grafica sorprendentemente ampia. Questo breakout \\u00E8 ideale per migliorare il tuo prossimo progetto Arduino con la grafica, visualizzare informazioni diagnostiche senza dover ricorrere all’output seriale e persino creare un divertente videogioco basato su Arduino . Il Micro OLED \\u00E8 comodamente gestibile tramite SPI o I²Interfaccia C.

Questa scheda potrebbe sembrare familiare poich\\u00E9 \\u00E8 essenzialmente una MicroView senza la parte Arduino . Sparkfun capisce che a volte tutto ci\\u00F2 di cui hai bisogno \\u00E8 un breakout, una strada per esplorare le possibilit\\u00E0 di uno schermo OLED super piccolo. Lo schermo di questo breakout \\u00E8 largo solo 64 pixel e alto 48 pixel, misurando 1,68 cm di diametro.

Il Micro OLED Breakout ti d\\u00E0 accesso a 16 pin dell’OLED. Tuttavia, ne avrai bisogno solo circa la met\\u00E0 per far funzionare il display. La fila superiore di pin (GND-CS) suddivide tutto ci\\u00F2 di cui hai bisogno per interfacciarti con l’OLED tramite SPI o I²Interfaccia C. I pin nella parte inferiore (D7-vB) vengono utilizzati principalmente se \\u00E8 necessario controllare il display tramite un’interfaccia parallela. Questa scheda funziona a 3,3 V con una corrente di 10 mA (20 mA max).

Le caratteristiche includono una tensione operativa di 3,3 V, una dimensione dello schermo di 64×48 pixel (1,68 cm di diametro), display monocromatico blu su nero, SPI o I²Interfaccia C e intestazioni pre-saldate.

Per ulteriori informazioni, fare riferimento allo schema, ai file eagle, alla guida ai collegamenti, ai file di progettazione e al codice di esempio, alla libreria e al video del prodotto forniti da Sparkfun .
