Acquista Ora Sparkfun Protezione collegamento MyoWare 2.0

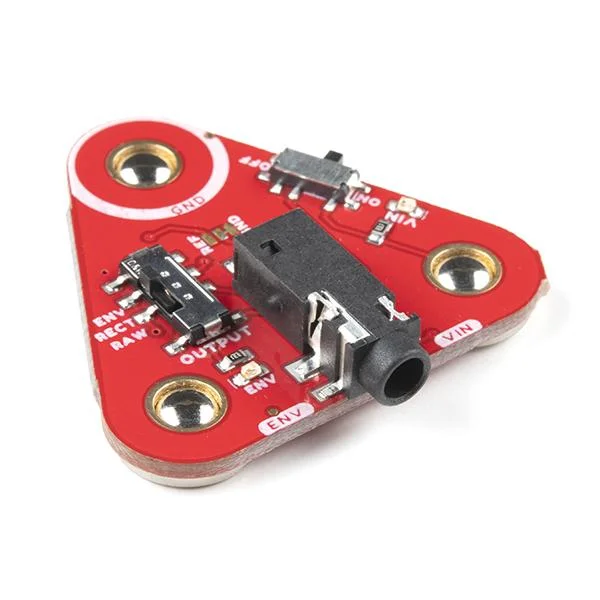

MyoWare\\u00AE 2.0 Link Shield \\u00E8 uno strumento versatile che facilita la connessione di un sensore muscolare MyoWare 2.0 a un microcontrollore Arduino . Viene fornito con un jack TRS da 3,5 mm, che consente un facile collegamento delle schede utilizzando un cavo TRS-TRS da 3,5 mm. Lo scudo \\u00E8 inoltre dotato di connettori a scatto per l’impilamento sul lato superiore del sensore muscolare MyoWare 2.0.

MyoWare 2.0 Link Shield \\u00E8 dotato di due interruttori: uno per l’alimentazione e l’altro per selezionare la modalit\\u00E0 di uscita per il segnale EMG grezzo (RAW), rettificato (RECT) o inviluppo (ENV). Include anche due LED di stato per l’alimentazione e il segnale dell’inviluppo, insieme a un ponticello per riferimento o terra. Per collegare ogni stack MyoWare 2.0 Muscle Sensor e Link Shield, sono necessari un Arduino Shield Arduino 2.0 e una scheda di sviluppo con l’impronta Arduino Uno R3. Tieni presente che il cavo TRS da 3,5 mm non \\u00E8 incluso e dovr\\u00E0 essere acquistato separatamente.

L’ecosistema MyoWare\\u00AE 2.0 \\u00E8 un sistema di connettori innovativo che consente agli utenti di unire facilmente gli schermi con un profilo compatto e basso. Questo sistema si collega all’ingresso analogico di un microcontrollore per misurare l’attivit\\u00E0 elettrica grezza, filtrata e rettificata di un muscolo bersaglio, eliminando la necessit\\u00E0 di saldare i collegamenti tra le schede. Tieni presente che MyoWare e Link Shield non sono destinati all’uso nella diagnosi, cura, trattamento di mitigazione o prevenzione di malattie.

Questo prodotto \\u00E8 il risultato di una collaborazione con Brian Kaminski di Advancer Technologies. Una parte di ogni vendita viene restituita a loro per il supporto del prodotto e lo sviluppo continuo.

Caratteristiche:

• Connettore TRS da 3,5 mm
• Interruttore
  • ON/OFF per l’alimentazione
  • Selezione uscita per RAW/RECT/ENV
• Indicatore LED
  • VIN
  • ENV
• Fattore di forma del sensore muscolare MyoWare\\u00AE 2.0
  • 3x perni a scatto femmina (uscita busta alimentazione ed EMG)
• Ponticello Riferimento/GND
• Dimensioni della scheda: 37,57 mm x 35,90 mm

Documenti:

• Dimensioni della scheda
• Guida al collegamento
• Tecnologie avanzate: MyoWare\\u00AE 2.0
  • Guida Rapida
  • Guida avanzata
  • Brevetti
• Linguaggio di riferimento Arduino : libreria ArduinoBLE
• Repository di esempio GitHub
• Pagina Ecosistema MyoWare 2.0

Nota: questo prodotto \\u00E8 protetto da brevetto. Per prevenire schede contraffatte, i file di progettazione Eagle e il repository hardware GitHub non vengono condivisi per le schede nell’ecosistema MyoWare 2.0.
