Adafruit Amplificatore audio stereo in classe D da 20 W – MAX9744 Compra Online

Alza il volume con questo amplificatore stereo da 20 W! Questa piccola scheda sottile \\u00E8 dotata di un amplificatore di classe D in grado di pilotare 2 canali di altoparlanti con impedenza 4-8 ohm a 20 W ciascuno.

Alimentalo con 5-12 V CC tramite il jack di alimentazione CC integrato e collegalo al jack stereo da 3,5 mm per cuffie stereo per un’esperienza di ascolto senza problemi. Con un’efficienza energetica fino al 93%, questo amplificatore a basso consumo energetico non richiede dissipatori di calore, il che lo rende perfetto per configurazioni portatili o alimentate a batteria.

Al suo interno si trova il versatile amplificatore MAX9744, che offre controllo del volume sia analogico che digitale. Regolate il volume con il potenziometro da 1 k\\u03A9 incluso per un tocco old school o collegatelo a un microcontrollore per impostare 64 step di amplificazione del volume tramite comandi I2C.

Tra le statistiche degne di nota del MAX9744 figurano:

• Alimentazione: tensione CC 4,5 V-14 V
• Efficienza del 93% (tipica dell’88-93%)
• Corrente di riposo 20mA (o 1uA in modalit\\u00E0 di spegnimento)
• Guadagno massimo di 29,5 dB
• Compatibile con ingressi di linea accoppiati in CC o CA, fino a 3 Vpp
• La modulazione a spettro diffuso riduce le emissioni RF irradiate
• Uscita stereo da 20 W con un basso THD+N dello 0,04%
• Protezione integrata contro i clic e i pop, cortocircuiti e sovraccarichi termici

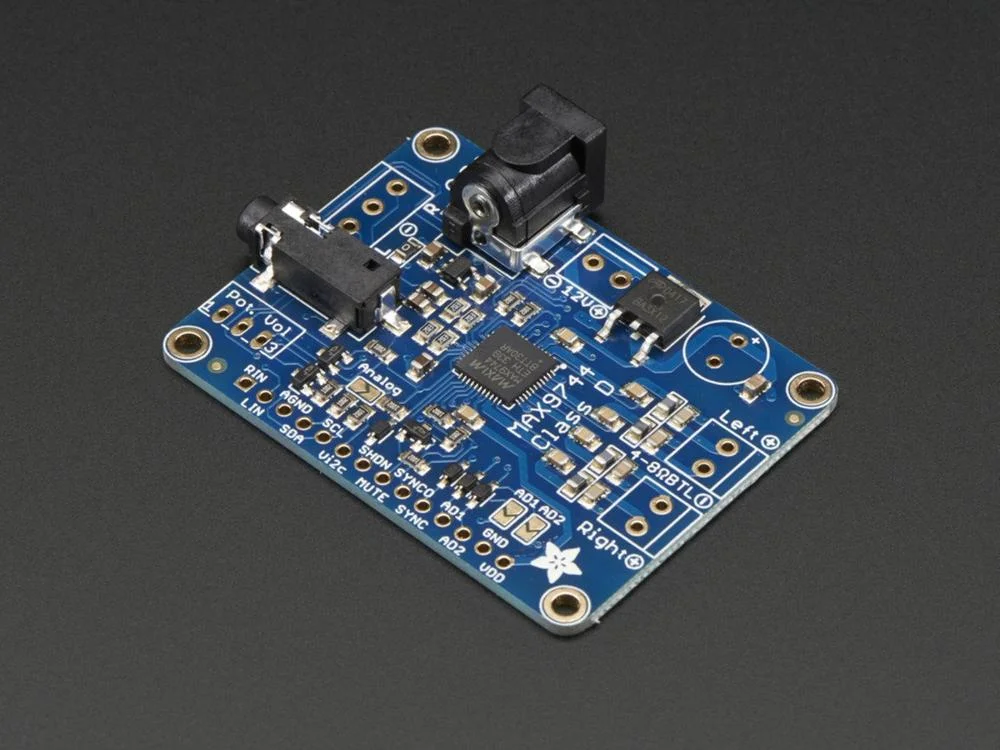

Il chip MAX9744 \\u00E8 montato su una scheda breakout dotata di protezione da polarit\\u00E0, jack, morsettiere, traslazione del livello I\\u00B2C e un punto per la saldatura di un potenziometro del volume. Ogni ordine include una scheda breakout MAX9744 preassemblata, morsettiere pre-saldate, un condensatore di filtro di potenza da 470 \\u00B5F e un potenziometro di regolazione da 1 k\\u03A9.

Per fissare il trim pot \\u00E8 sufficiente una semplice saldatura, che richiede meno di 15 minuti, con l’aiuto di un dettagliato tutorial di montaggio.
