Adafruit Amplificatore audio stereo in classe D da 3,7 W – MAX98306 Direttamente Dal Produttore

Questo amplificatore stereo incredibilmente piccolo sprigiona una potenza sorprendente con 2 canali da 3,7 W su altoparlanti con impedenza di 3 ohm. All’interno del chip miniaturizzato \\u00E8 integrato un controller di classe D, che funziona in modo efficiente da 2,7 V a 5,5 V CC.

Incredibilmente efficiente, raggiungendo un’efficienza superiore al 90% pilotando un altoparlante da 8\\u03A9 a oltre un Watt, \\u00E8 ideale per progetti portatili e alimentati a batteria. Grazie alla protezione termica e da sovracorrente integrata, rimane incredibilmente fresco.

Un gradino sopra gli amplificatori base \\”LM386\\”, l’amplificatore vanta ingressi completamente \\”differenziali\\” tramite condensatori da 1,0 uF. Le uscite sono \\”Bridge Tied\\”, ovvero collegate direttamente alle uscite senza messa a terra.

Emettendo un’onda quadra PWM a 360 kHz, le frequenze sonore si armonizzano attraverso la bobina dell’altoparlante, garantendo che solo il puro piacere uditivo raggiunga le orecchie. Progettato per pilotare direttamente gli altoparlanti, esclude amplificatori aggiuntivi per prestazioni ottimali.

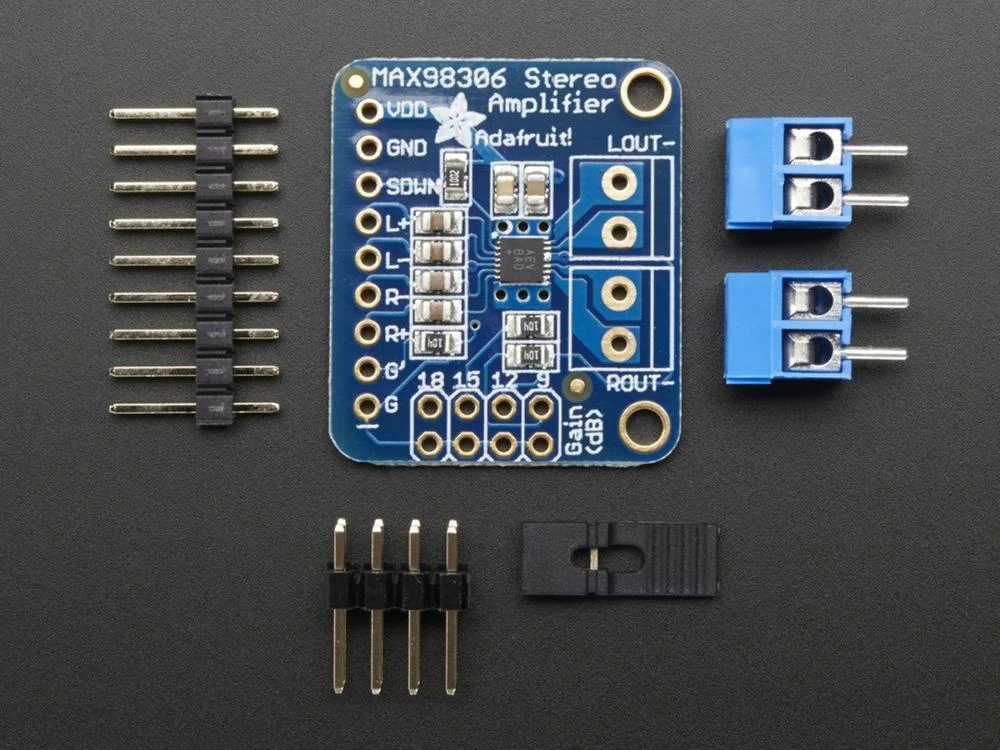

Viene fornito con una scheda breakout completamente assemblata e testata, dotata di condensatori di ingresso da 1,0 uF, morsetti a vite da 3,5 mm pre-saldati per un comodo collegamento degli altoparlanti e un ponticello per una regolazione flessibile del guadagno.

Le specifiche includono una potenza di uscita di 3,7 W a 3 \\u03A9 e un elevato PSRR di 83 dB a 217 Hz. Supporta cinque guadagni selezionabili tramite pin, un’eccellente soppressione di clic e pop e assorbe una bassa corrente con soli 2 mA in modalit\\u00E0 di riposo e 10 uA in modalit\\u00E0 di spegnimento.
