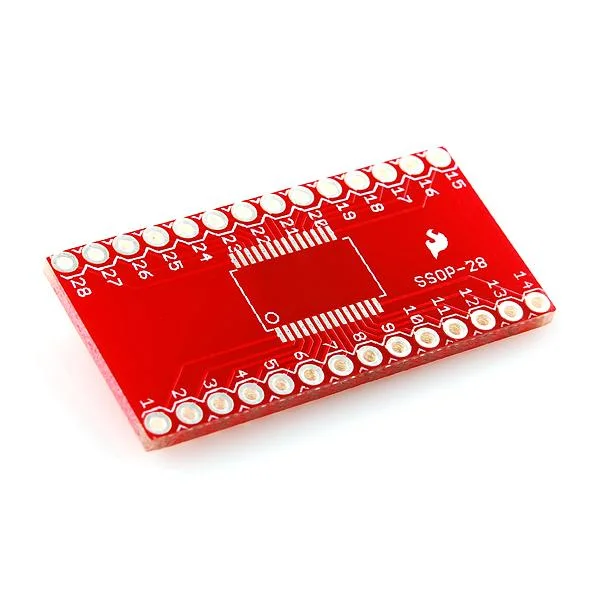

Adattatore Sparkfun SSOP a DIP – 28 pin Prezzo Conveniente

L’adattatore Sparkfun SSOP a DIP – 28 pin \\u00E8 una scheda breakout versatile, compatibile con dispositivi SSOP a 8, 16, 20 e 28 pin. Il suo ingombro \\u00E8 stato ruotato per accogliere dispositivi SSOP di varia larghezza, rendendolo adatto a qualsiasi numero di pin fino a 28 pin. \\u00C8 progettato principalmente per dispositivi con passo da 0,65 mm, ma pu\\u00F2 ospitare anche dispositivi con passo da 0,635 mm. La scheda \\u00E8 compatibile anche con package con un passo compreso tra 5,84 mm e 8,89 mm.

Questi adattatori sono ideali per l’uso con basette separabili da 40 pin e si adattano perfettamente a questi PCB personalizzati. Per gli zoccoli IC, i connettori maschio della macchina potrebbero essere un’opzione pi\\u00F9 adatta. Il layout del pad della scheda \\u00E8 progettato per adattarsi a tutti gli standard SSOP da 0,65 mm e pu\\u00F2 anche ospitare dispositivi con passo da 0,635 mm.

Le dimensioni dei diversi adattatori pin sono le seguenti:

• 8 pin: 15,24 x 10,16 mm con spaziatura DIP di 500 mil
• 16 pin: 25,4 x 10,16 mm con spaziatura DIP di 400 mil
• 20 pin: 20,32 x 25,4 mm con spaziatura DIP di 700 mil
• 28 pin: 35,56 x 17,78 mm con spaziatura DIP di 600 mil

Per informazioni dettagliate sul prodotto \\u00E8 possibile fare riferimento ai seguenti documenti:

• schematico
• File Aquila
• GitHub (file di progettazione)

L’adattatore Sparkfun SSOP a DIP – 28 pin non \\u00E8 solo un prodotto; \\u00E8 una soluzione per vari progetti elettronici. La sua versatilit\\u00E0 e compatibilit\\u00E0 con diversi numeri di pin e dispositivi di passo lo rendono un’aggiunta unica e preziosa al tuo kit di strumenti.
