Arduino Due con intestazioni Spedito Oggi

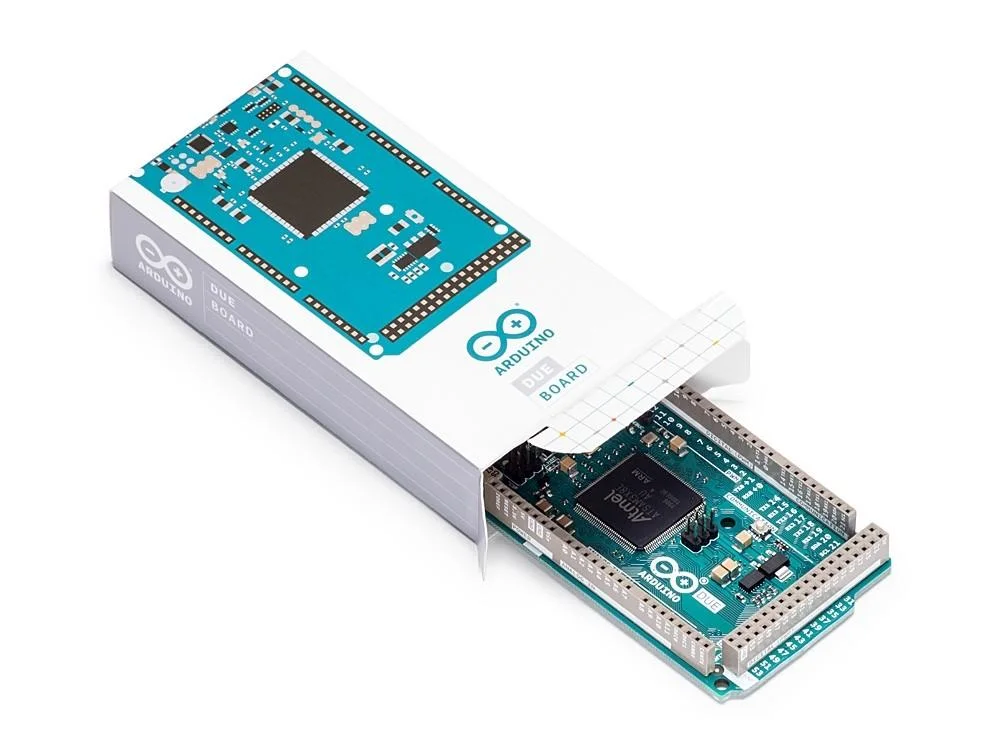

Arduino Due con connettori \\u00E8 un modulo microcontrollore basato sulla CPU Atmel SAM3X8E ARM Cortex-M3. Due \\u00E8 la prima scheda Arduino basata su un microcontrollore ARM a 32 bit. La scheda dispone di 54 pin di ingresso/uscita digitali (12 dei quali possono essere utilizzati come uscite PWM), 12 ingressi analogici, 4 UART (porte hardware seriali), un clock a 84 MHz, una connessione USB compatibile con OTG, 2 DAC (digitale-analogico), 2 TWI, un connettore di alimentazione, un connettore SPI, un connettore JTAG, un pulsante di reset e un pulsante di cancellazione.

Attenzione: a differenza della maggior parte delle schede Arduino , la scheda Arduino Due funziona a 3,3 V. La tensione massima che i pin I/O possono tollerare \\u00E8 3,3 V. L’applicazione di tensioni superiori a 3,3 V a un pin I/O pu\\u00F2 danneggiare la scheda.

La scheda contiene tutto il necessario per supportare il microcontrollore; per iniziare \\u00E8 sufficiente collegarlo a un computer con un cavo micro- USB o alimentarlo con un adattatore CA-CC o una batteria. Il Due \\u00E8 compatibile con tutti gli Shield Arduino che funzionano a 3,3 V e sono conformi al pinout Arduino 1.0.

Il Due segue il pinout 1.0:

• TWI: pin SDA e SCL vicini al pin AREF.
• IOREF: consente a uno schermo collegato con la configurazione corretta di adattarsi alla tensione fornita dalla scheda. Ci\\u00F2 consente la compatibilit\\u00E0 dello shield con una scheda da 3,3 V come le schede basate su Due e AVR che funzionano a 5 V.
• Un pin non connesso, riservato per uso futuro.
