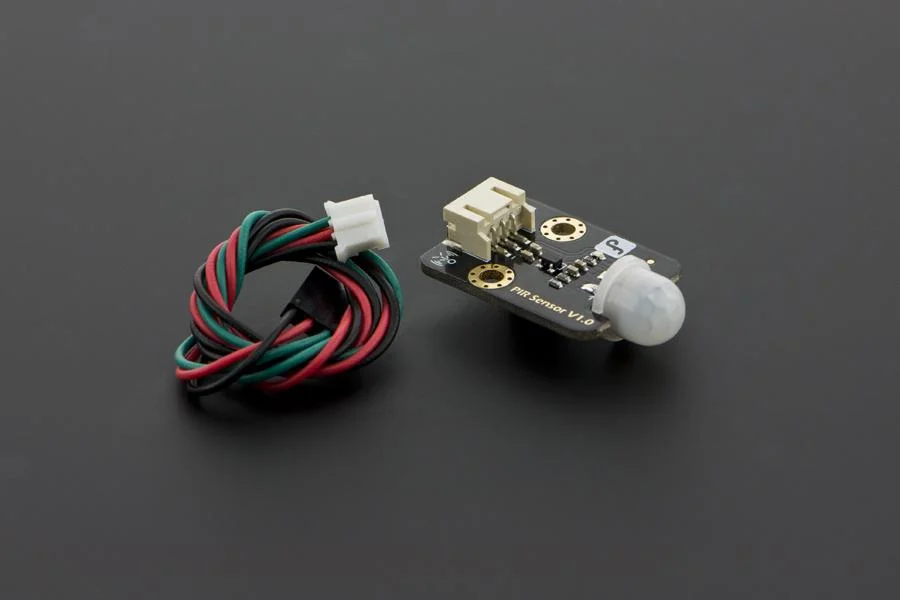

Bestseller DFRobot Gravità: sensore digitale PIR (movimento) per Arduino

Si tratta di un sensore PIR (movimento a infrarossi passivi) progettato per funzionare con Arduino e Raspberry Pi . Permette di rilevare il movimento ed \\u00E8 comunemente utilizzato per rilevare se una persona si \\u00E8 spostata all’interno o all’esterno del suo raggio d’azione. Sono piccoli, economici, a basso consumo, facili da usare e non si usurano. Per questo motivo, sono comunemente presenti in elettrodomestici e dispositivi utilizzati in casa o in azienda. Sono spesso indicati come sensori PIR, \\”infrarossi passivi\\”, \\”piroelettrici\\” o \\”sensori di movimento IR\\”. Questo sensore PIR (movimento) pu\\u00F2 rilevare i segnali infrarossi provenienti dal corpo umano o da altri animali e attivarsi in caso di movimento. Pu\\u00F2 quindi essere utilizzato in una variet\\u00E0 di scenari che richiedono il rilevamento del movimento. I sensori piroelettrici a infrarossi convenzionali richiedono un rilevatore piroelettrico a infrarossi, chipset integrati e circuiti periferici complessi. Pertanto, le dimensioni sono leggermente maggiori, il circuito \\u00E8 complesso e l’affidabilit\\u00E0 \\u00E8 leggermente inferiore. Vi presentiamo questo nuovo sensore di movimento piroelettrico a infrarossi, progettato appositamente per i vostri progetti Arduino . Si tratta di un sensore piroelettrico e a infrarossi digitale integrato, di piccole dimensioni, altamente affidabile, con un basso consumo energetico e un circuito periferico semplice. Molto semplice da utilizzare in qualsiasi progetto. Per semplificare l’utilizzo di questo sensore, \\u00E8 stata adattata un’interfaccia Gravity per consentire il plug&play. Lo shield di espansione IO Arduino \\u00E8 la soluzione ideale per collegare questo sensore sonoro al vostro Arduino . Poich\\u00E9 questo sensore pu\\u00F2 funzionare a 3,3 V, \\u00E8 compatibile con Raspberry Pi , Intel Edison, Joule e Curie.Progetti:

• Progetto sensore PIR (movimento) 1: Come realizzare un terrificante gadget per HalloweenQuesta \\u00E8 un’applicazione semplice ma divertente per Halloween. Tutto ci\\u00F2 di cui hai bisogno \\u00E8 una maschera, un motore passo-passo, un microcontrollore, un driver del motore, un modulo MP3 e alcuni cavi oltre alle batterie.
• Progetto sensore PIR (movimento) 2. Come realizzare un monitor per l’ora del pisolino con Raspberry Pi e LattePandaCon tutte le luci e le decorazioni che le persone usano a Natale, l’elettricit\\u00E0 rimane sempre attiva e le bollette dell’elettricit\\u00E0 salgono alle stelle. Ho realizzato questa installazione di rilevamento del movimento della luce dell’albero di Natale che si accende solo quando le persone sono nelle vicinanze. Riproduce anche musica utilizzando uno dei nostri nuovi prodotti: DFSpeaker v1.0!

Applicazioni

• Rilevamento umano in movimento.
• Rilevamento di occupazione.
• Sistemi di sicurezza.

Specifiche

• Tensione di ingresso: 3,3 ~ 5 V, 6 V massimo
• Corrente di lavoro: 15uA
• Temperatura di lavoro: -20 ~ 85 \\u2103
• Tensione di uscita: alta 3 V, bassa 0 V
• Tempo di ritardo dell’uscita (alto livello): da 2,3 a 3 secondi circa
• Angolo di rilevamento: 100\\u00B0
• Distanza di rilevamento: 7 metri
• LED indicatore di uscita (quando l’uscita \\u00E8 ALTA, sar\\u00E0 ON)
• Corrente limite pin: 100 mA
• Interfaccia di connessione: PH2.0-3
• Dimensione del modulo: 30 mm \\u00D7 22 mm (1,18 \\”x 0,87\\”)

Documenti

• WikiDoc
• schematico

Lista di spedizione

• Gravit\\u00E0: sensore PIR digitale \\u00D7 1
• Gravit\\u00E0: cavo digitale \\u00D7 1
