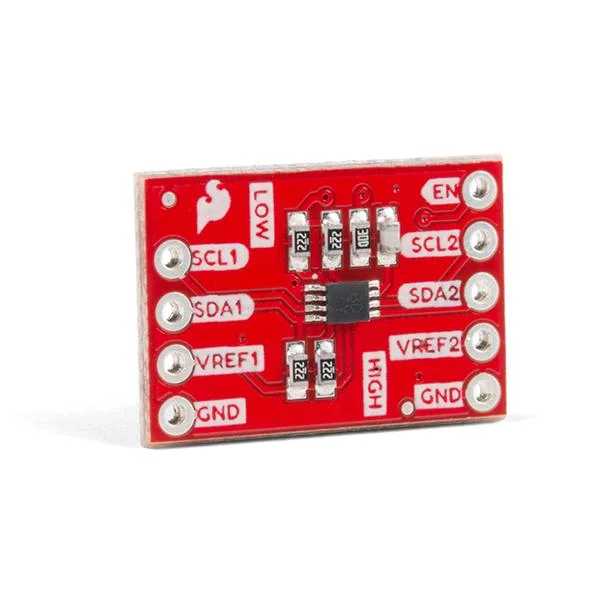

Breakout del traduttore di livello Sparkfun – PCA9306 Reso Gratuito

Lo Sparkfun Level Translator Breakout – PCA9306 \\u00E8 uno strumento essenziale per ogni ingegnere e hobbista. Questo breakout del traduttore a livello di tensione doppio e bidirezionale \\u00E8 progettato per facilitare la comunicazione tra le parti che funzionano a diversi livelli di tensione. Con questo dispositivo \\u00E8 possibile gestire facilmente le traslazioni della tensione, facilitando l’interazione perfetta tra le diverse parti.

Il PCA9306 \\u00E8 un doppio I. bidirezionale²Traduttore del livello di tensione C-bus e SMBus. Funziona sul lato basso da 1,2 V a 3,3 V e sul lato alto da 1,8 V a 5,5 V. Per usarlo, applica semplicemente le tensioni di riferimento low-side e high-side rispettivamente a VREF1 e VREF2, collega l’I/O e porta il pin Enable su alto. Ci\\u00F2 aprir\\u00E0 la traslazione bidirezionale della tensione senza la necessit\\u00E0 di un perno di direzione.

Sparkfun ha migliorato questa tavola classica utilizzando una nuova impronta. Hanno anche aggiunto un secondo pin di terra e rotto il pin di abilitazione. Questi aggiornamenti rendono il PCA9306 pi\\u00F9 versatile e facile da usare, migliorandone la funzionalit\\u00E0 e la facilit\\u00E0 d’uso.

Sparkfun fornisce un supporto completo per PCA9306. Ci\\u00F2 include uno schema dettagliato, Eagle Files, una guida ai collegamenti, una scheda tecnica (PCA9306DC) e un repository hardware GitHub. Queste risorse sono progettate per aiutarti a ottenere il massimo dal tuo PCA9306, che tu sia un ingegnere esperto o un hobbista.

Con Sparkfun Level Translator Breakout – PCA9306, puoi gestire facilmente le traduzioni di tensione, rendendo i tuoi progetti di ingegneria pi\\u00F9 efficienti e meno complicati. Questo strumento non \\u00E8 solo funzionale ma anche versatile e facile da usare, rendendolo una preziosa aggiunta al kit di strumenti di qualsiasi ingegnere o hobbista.
