Breakout di espansione I/O a 16 uscite SparkFun – SX1509 Spedizione Espresso

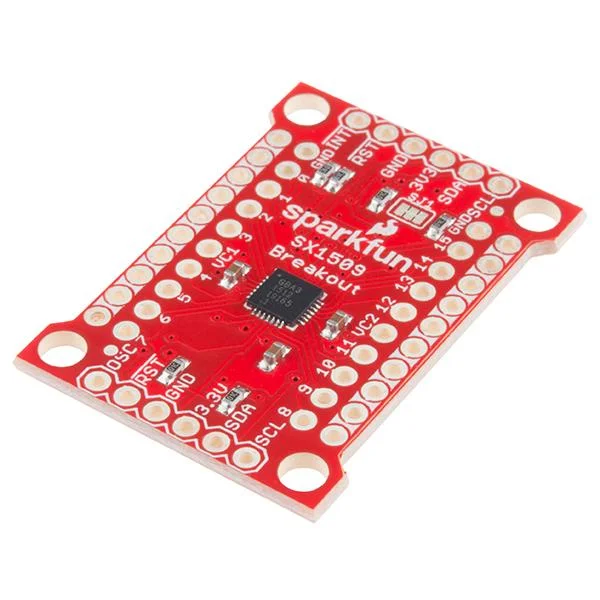

Sparkfun SX1509 Breakout \\u00E8 una soluzione robusta per chi necessita di I/O aggiuntivi. Con il suo espansore GPIO a 16 canali e un I²Interfaccia C, \\u00E8 possibile interfacciarsi con 16 pin di ingresso/uscita digitali completamente configurabili utilizzando solo due fili. Questo non \\u00E8 il tuo controller pin digitale medio; l’SX1509 pu\\u00F2 generare segnali PWM, consentendo di attenuare i LED e pu\\u00F2 essere programmato per lampeggiare o respirare i pin a velocit\\u00E0 variabili. \\u00C8 simile a un multiplexer e ti consente di massimizzare il tuo IO con meno pin. Con un motore di tastiera integrato, pu\\u00F2 interfacciarsi con un massimo di 64 pulsanti disposti in una matrice 8×8.

Il Breakout SX1509 \\u00E8 progettato con due intestazioni in alto e in basso, che fungono da intestazioni di ingresso e di controllo. Queste intestazioni sono dove fornisci energia e termini il tuo I²Segnali C \\u2013 SDA e SCL. Per comodit\\u00E0, GPIO e bus di alimentazione sono distribuiti in ogni direzione e i ponticelli configurabili coprono la maggior parte della scheda.

Una delle caratteristiche uniche dell’SX1509 Breakout \\u00E8 la sua capacit\\u00E0 di funzionare come traslatore di livello. Con i banchi I/O che possono funzionare tra 1,2 V e 3,6 V (tolleranza a 5,5 V) indipendentemente sia dal core che l’uno dall’altro, questo dispositivo pu\\u00F2 facilitare lo spostamento diretto del livello tra i banchi I/O e il controller host. Ci\\u00F2 lo rende la scelta ideale se desideri aggiungere pi\\u00F9 I/O al tuo Arduino o ad un altro controller I/O limitato. Inoltre, Sparkfun ha sviluppato una libreria Arduino per aiutarti a iniziare con facilit\\u00E0.

Caratteristiche principali:

• Spostamento diretto del livello tra banchi I/O e controller host
• I/O con tolleranza a 5,5 V, sink di uscita fino a 15 mA su tutti gli I/O
• Driver LED integrato con controllo dell’intensit\\u00E0
• Il motore di scansione della tastiera integrato supporta matrici fino a 8×8 (64 tasti)
• 16 canali di I/O in vero stile bidirezionale
• 400kHz I²Interfaccia slave compatibile C

Documenti a sostegno:

• schematico
• File Aquila
• Guida al collegamento
• Scheda dati
• Libreria Arduino su GitHub
• File di progettazione su GitHub
