Breakout HUD OLED trasparente SparkFun (Qwiic) Miglior Prezzo

L’HUD OLED trasparente Qwiic di Sparkfun porta il futuro a portata di mano, con uno schermo chiaro progettato per l’uso nei display head-up dei veicoli. Questo pannello OLED brilla brillantemente in condizioni di scarsa illuminazione, ma rimane altamente visibile anche alla luce del giorno. Il display presenta la colorazione dell’area, il che significa che segmenti diversi possono visualizzare colori diversi, sebbene i singoli segmenti non possano cambiare colore.

Il breakout OLED trasparente Sparkfun \\u00E8 facile da usare e ti consente di controllare il display utilizzando l’I²Protocollo C. Include anche un incremento di tensione per generare la tensione di pilotaggio di 12 V del pannello dal bus da 3,3 V di Qwiic. Viene fornita una libreria Arduino per semplificare attivit\\u00E0 come la modifica della lettura del tachimetro. Il sistema Qwiic garantisce che non sia necessaria alcuna saldatura per collegarlo al sistema, ma sono disponibili anche pin con spaziatura di 2,54 mm per l’utilizzo della breadboard.

Lo schizzo Arduino richiesto per questo display necessita di una notevole quantit\\u00E0 di memoria dinamica, il che lo rende inadatto a controller pi\\u00F9 piccoli come ATmega328. Tuttavia, funziona senza problemi su qualsiasi controller con RAM pi\\u00F9 grande, come Arduino Mega 2560. Assicurati che la tua sorgente da 3,3 V sia sufficientemente robusta da fornire circa 400 mA al display.

Nota: l’I²L’indirizzo C dell’OLED trasparente \\u00E8 0x30/0x31 ed \\u00E8 definito dall’hardware. Per comunicare con pi\\u00F9 sensori OLED trasparenti su un singolo bus \\u00E8 necessario un multiplexer/Mux. Se \\u00E8 necessario utilizzare pi\\u00F9 di un sensore OLED trasparente, prendere in considerazione l’utilizzo di Qwiic Mux Breakout.

Il sistema Sparkfun Qwiic Connect \\u00E8 un ecosistema di I²Sensori, attuatori, schermature e cavi C che rendono la prototipazione pi\\u00F9 rapida e meno soggetta a errori. Tutte le schede abilitate Qwiic utilizzano un comune connettore JST a 4 pin con passo da 1 mm. Ci\\u00F2 riduce la quantit\\u00E0 di spazio richiesto sul PCB e le connessioni polarizzate significano che non \\u00E8 possibile collegarlo in modo errato.

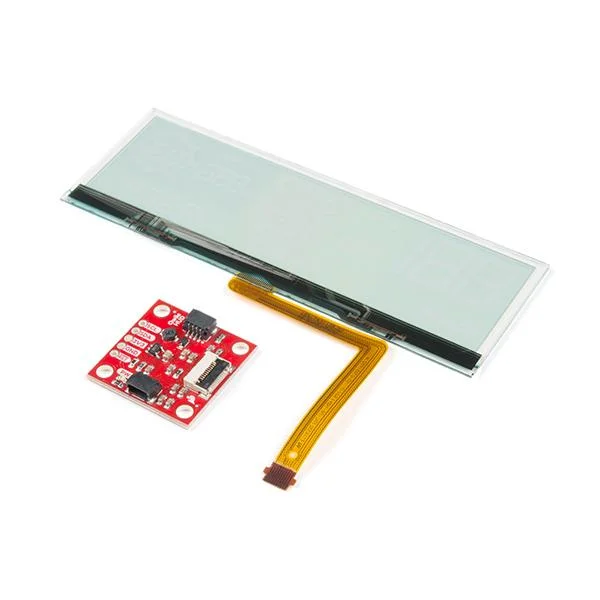

Ogni acquisto include un display OLED trasparente e una scheda breakout Qwiic HUD.

L’HUD OLED trasparente presenta una dimensione del pannello di 106,00 mm x 37,90 mm ed \\u00E8 completamente trasparente. Ha un display segmentato con 230 segmenti separati, richiede 3,3 V a ~ 500 mA e ha I²C Indirizzi di 0x30, 0x31. Include anche 2 connettori Qwiic.

Per ulteriori informazioni, fare riferimento allo schema, ai file Eagle, alla guida ai collegamenti, alla libreria Arduino e alle risorse GitHub fornite da Sparkfun .
