Breakout MUX analogico/digitale SparkFun – CD74HC4067 Offerta Lampo

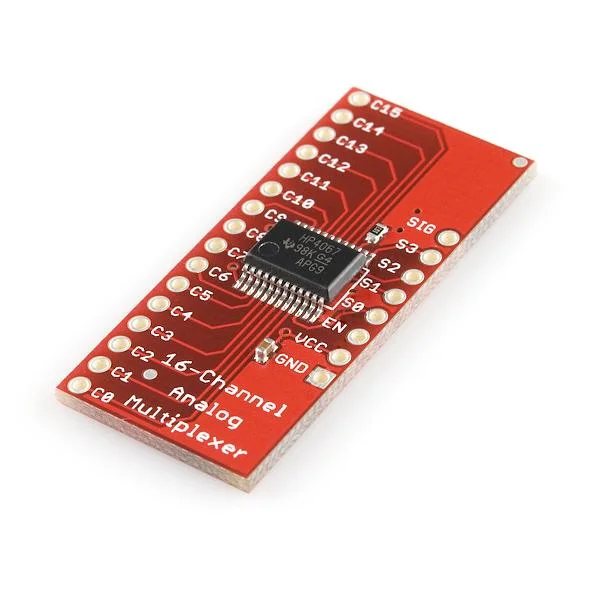

Il breakout MUX analogico/digitale Sparkfun – CD74HC4067 \\u00E8 una scheda breakout versatile per il multiplexer/demultiplexer analogico/digitale a 16 canali CD74HC4067. Questo chip funziona come un interruttore rotante, instradando internamente il pin comune a uno dei 16 pin del canale. Funziona sia con segnali digitali che analogici e le connessioni funzionano in entrambe le direzioni. Per controllarlo \\u00E8 sufficiente collegare quattro uscite digitali ai pin di selezione dell’indirizzo del chip e inviargli l’indirizzo binario del canale desiderato. Ci\\u00F2 significa che puoi collegare fino a 16 sensori al tuo sistema utilizzando solo cinque pin.

Con la capacit\\u00E0 di funzionare anche con segnali digitali, il breakout MUX analogico/digitale Sparkfun pu\\u00F2 essere utilizzato per convogliare dati seriali a livello TTL da o verso pi\\u00F9 dispositivi. Ad esempio, pu\\u00F2 essere utilizzato per collegare i pin TX di 16 dispositivi a un singolo pin RX sul microcontrollore, consentendo di selezionare uno qualsiasi dei 16 dispositivi da ascoltare. Per le comunicazioni bidirezionali, \\u00E8 possibile aggiungere una seconda scheda per instradare la linea TX del microcontrollore alle linee RX di 16 dispositivi. Utilizzando pi\\u00F9 schede, \\u00E8 possibile creare soluzioni simili per I2C, SPI e altro.

Gli interruttori interni sono bidirezionali, supportano tensioni tra terra e VCC, hanno una bassa resistenza \\”on\\” e una bassa dispersione \\”off\\”. Per evitare la diafonia, eseguono la commutazione \\”break-before-make\\”. La scheda rompe anche il pin di \\”abilitazione\\” del chip, che, se portato in alto, disconnetter\\u00E0 completamente il pin comune.

Le caratteristiche principali del breakout MUX analogico/digitale Sparkfun includono un funzionamento da 2 V a 6 V, resistenza \\”On\\” di 70 Ohm a 4,5 V, break-before-make di 6 ns a 4,5 V e un ampio intervallo di temperature operative da -55 \\u00B0C a 125 \\u00B0C.

Per ulteriori informazioni, Sparkfun fornisce uno schema, Eagle Files, una scheda tecnica e un repository GitHub per Sparkfun Analog/Digital MUX Breakout – CD74HC4067.
