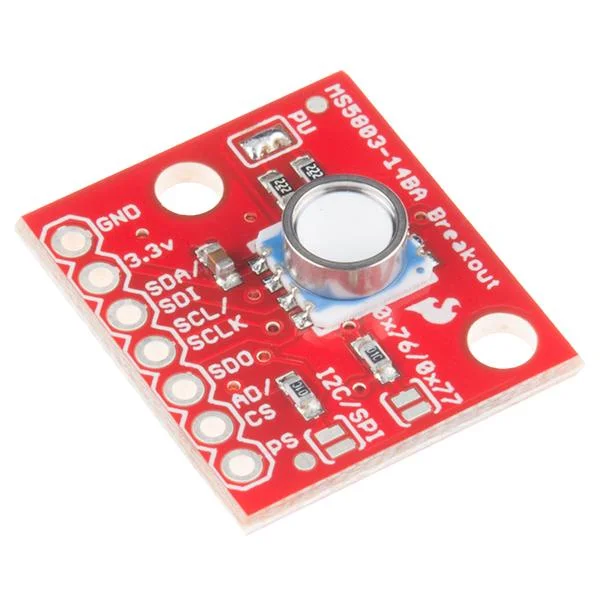

Breakout sensore di pressione Sparkfun – MS5803-14BA Super Prezzo

Il breakout del sensore di pressione MS5803-14BA di Sparkfun \\u00E8 un sensore ad alta risoluzione che offre sia un I²Interfaccia C e SPI. Questo sensore di pressione MEMS pu\\u00F2 misurare la pressione assoluta di fluidi tra cui aria, acqua e altre sostanze che si comportano come un fluido viscoso. Pu\\u00F2 essere utilizzato per determinare l’altitudine, la profondit\\u00E0 dell’acqua o qualsiasi attivit\\u00E0 che richieda una lettura precisa della pressione. L’unicit\\u00E0 dell’MS5803-14BA risiede nella membrana in gel e nel cappuccio antimagnetico in acciaio inossidabile, che offre protezione contro la pressione dell’acqua fino a 30 bar.

Il breakout MS5803-14BA fornisce tutti i pin necessari, inclusi GND e 3,3 V per l’alimentazione, SDA/SDI e SCL/SCLK per un I²Interfaccia C e SD0, AD/CS e PS per un’interfaccia SPI. Il sensore offre un intervallo di risoluzione di 1 / 0,6 / 0,4 / 0,3 / 0,2 mbar. Tuttavia, tieni presente che il passaggio da I²Le interfacce C e SPI richiedono un po’ di saldatura tra i pad di saldatura. Maggiori informazioni al riguardo possono essere trovate nella guida ai collegamenti.

MS5803-14BA \\u00E8 in grado di inviare dati tramite I2C e SPI, ma tieni presente che la libreria Arduino e l’esempio sono stati scritti solo per l’output tramite I2C. Per la modalit\\u00E0 SPI, sono necessarie modifiche sulla scheda rimuovendo la saldatura dai ponticelli delle resistenze pull-up e chiudendo gli altri due ponticelli. Se prevedi di utilizzarlo con Arduino , dovrai anche scrivere una libreria per comunicare con MS5803 in modalit\\u00E0 SPI.

Le caratteristiche principali del breakout del sensore di pressione MS5803-14BA includono:

• Tensione operativa: da 1,8 a 3,6 V
• Corrente di alimentazione di picco: 1,4 mA
• Campo di funzionamento: da 0 a 14 bar
• Risoluzione: 1 / 0,6 / 0,4 / 0,3 / 0,2 mbar
• I²Interfaccia C e SPI
• Protezione in gel

Per ulteriori dettagli, consultare i seguenti documenti:

• schematico
• File Aquila
• Guida al collegamento
• Scheda tecnica (MS5803-14BA)
• GitHub (file di progettazione e codice di esempio)
• GitHub (Libreria)
