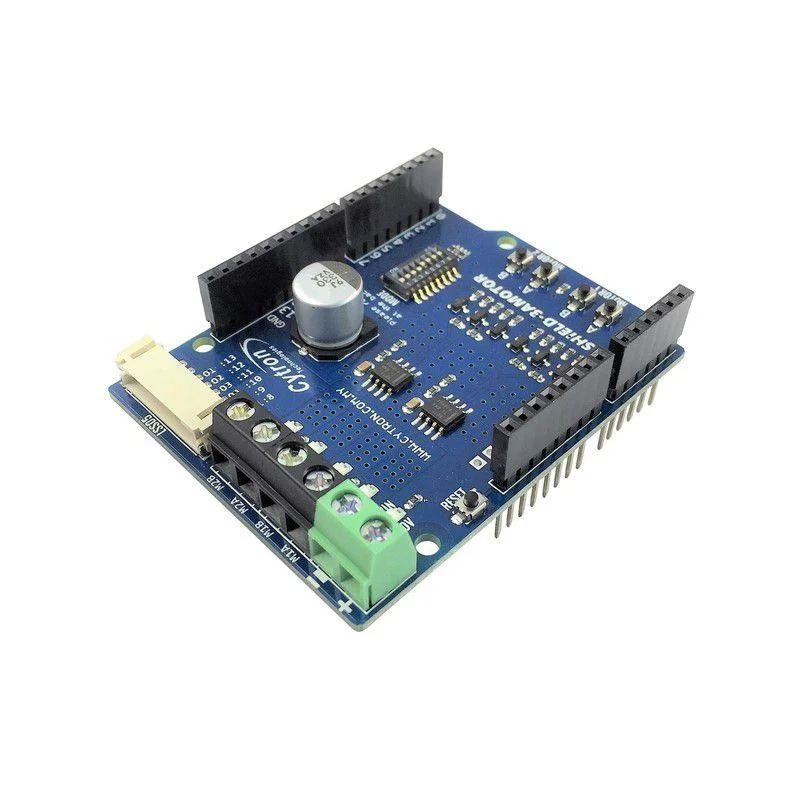

Compra Adesso Cytron 1.2Amp 7V-30V DC Motor Driver Shield per Arduino (2 canali)

Cytron Motor Driver shield, doppio canale, che offre 3A di picco di corrente e 1,2A di corrente continua su ciascun canale. \\u00C8 compatibile con la maggior parte delle schede principali Arduino , Arduino o Genuino UNO, Mega, Leonardo, Zero, 101 e cos\\u00EC via.

SHIELD-3AMOTOR utilizza il circuito integrato SMD DRV8871 e il supporto sia per l’ampiezza con segno che per l’antifase bloccata. Rispetto agli altri schermi, questo articolo \\u00E8 in grado di gestire correnti pi\\u00F9 elevate fino a 3 A insieme alla protezione del limite di corrente automatica.

Caratteristiche:

• Controllo bidirezionale per motore CC a doppia spazzola.
• Supporta la tensione del motore da 7 V CC a 30 V CC.
• Corrente massima fino a 3A di picco e 1,2A in continuo, per canale.
• Protezione del limite di corrente.
• Supporta ingresso a livello logico da 3,3 V e 5 V.
• Pin di intestazione I/O impilabile.
• Modalit\\u00E0 interruttore DIP selezionabile per magnitudine con segno e antifase bloccata.
• Interruttore di test rapido per entrambi i canali.
• Pronto con connettore per LSS05 (sensore di linea con calibrazione automatica) per una facile integrazione del robot che segue la linea.
• NESSUNA PROTEZIONE DI POLARIT\\u00C0 PER MOTORE V.

Specifiche:

• Condizione operativa
  • Canale motore: 2
  • Tensione di funzionamento (VCC): da 7 a 30
  • Corrente di picco (A): 3 (per canale)
  • Corrente continua (A): 1.2
• Modalit\\u00E0 operative
  • Scudo Arduino : SI
  • PWM (Blocco-Antifase e Segno-Magnitudine): SI
  • UART: NO
  • Analogico: NO
  • Segnale servocomando RC: NO
• Protezione speciale
  • Protezione di polarit\\u00E0: NO
• Aspetto
  • Indicatore LED: SI
  • Pulsante test/manuale: SI
• Altre caratteristiche
  • Presa per LSS05
  • Pin PWM e DIR selezionabili

Risorse:

• Manuale utente
• Libreria Arduino ed esempio (Github)

Tutorial:

• Guida introduttiva a 3A Motor Driver Shield con Arduino Uno
