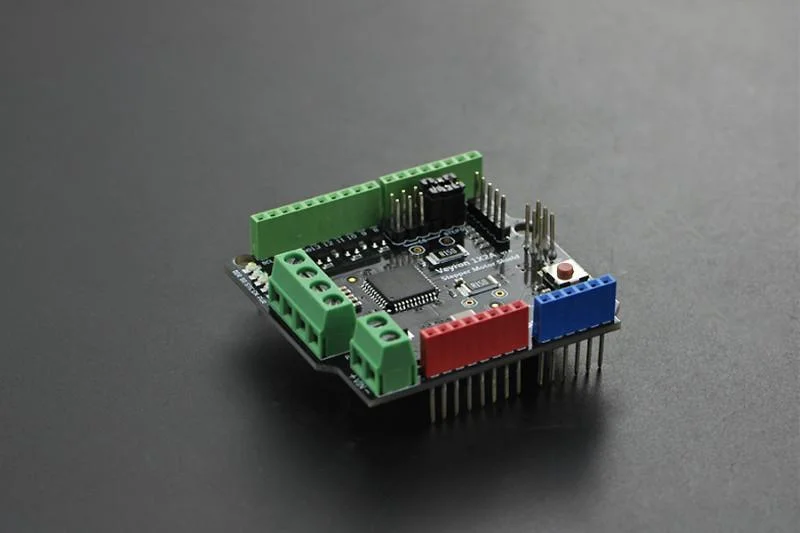

Compra Adesso DFRobot Schermo del driver del motore passo-passo TMC260 per Arduino

Questo \\u00E8 un driver per motori passo-passo introdotto da DFRobot per quei progetti che richiedono potenti motori passo-passo, come una coppia di tende automatiche, un plotter XY. Questo scudo consente di pilotare i motori passo-passo Arduino (fino a 2 A per bobina del motore, 40 V max).

Questo protettore di azionamento del motore passo-passo adotta un chip TMC260 che \\u00E8 il primo CI driver microstepping ad alta precisione ad alta efficienza energetica per motori passo-passo bipolari con MOSFET di potenza integrati.

L’esclusivo rilevamento del carico sensorless ad alta risoluzione stallGuard2\\u2122 viene utilizzato per la prima funzione di controllo della corrente dipendente dal carico integrata al mondo chiamata coolStep\\u2122. La capacit\\u00E0 di leggere il carico e rilevare un sovraccarico rende il TMC260 una scelta ottimale per le unit\\u00E0 in cui \\u00E8 richiesta un’elevata affidabilit\\u00E0 a basso costo. Il nuovo schema chopper a decadimento misto spreadCycle\\u2122 PWM brevettato garantisce le migliori prestazioni di attraversamento dello zero e un funzionamento ad alta velocit\\u00E0. Il TMC260 pu\\u00F2 essere pilotato con segnali Step & Direction cos\\u00EC come tramite interfaccia seriale SPI\\u2122. L’utilizzo del microPlyer\\u2122 consente di far funzionare il motore con la massima scorrevolezza di 256 \\u00B5Step riducendo la frequenza di ingresso a 16 \\u00B5Step. Un set completo di funzioni diagnostiche e di protezione rende questo dispositivo molto robusto. Aziona direttamente motori passo-passo fino a 2A. In questo modo raggiunge la massima efficienza energetica e consente il pilotaggio di un’elevata corrente del motore senza misure di raffreddamento anche a temperature ambiente elevate.

Specifiche

• Per motori passo-passo bifase
• Compatibile con Arduino
• Capacit\\u00E0 di azionamento fino a 2 A di corrente motore
• Massima tensione fino a 40 V CC
• Le interfacce standard SPI e STEP/DIR semplificano la comunicazione
• Risoluzione minima fino a 256 micropassi per passo completo
• Diagnostica di protezione: sovracorrente, cortocircuito verso GND, sovratemperatura e sottotensione
• StallGuard2: rilevamento del carico del motore sensorless ad alta precisione
• coolStep controllo della corrente dipendente dal carico per un risparmio energetico fino al 75%
• microPlyer : interpolatore di microstep per ottenere una maggiore fluidit\\u00E0 di microstepping su un’interfaccia STEP/DIR
• SpreadCycle Algoritmo chopper ad alta precisione disponibile in alternativa al tradizionale algoritmo costante off-time
• Bassa dissipazione di potenza, basso RDSON e rettifica sincrona

Documenti

• Wiki Doc

Lista di spedizione

• Schermo del driver del motore passo-passo TMC260 x1
