Name: Ultimissimo Modello Sensore di colore tristimolo Sparkfun - OPT4048DTSR (Qwiic)
SKU: SK0124340-IT20260424-144453
Availability: InStock

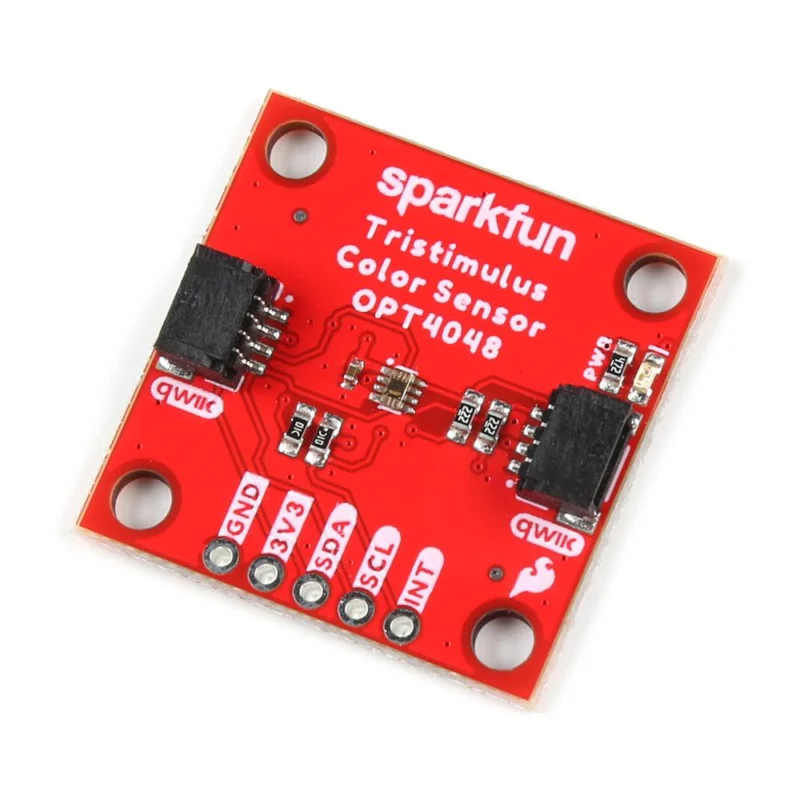

Il sensore di colore Tristimulus Sparkfun Qwiic \\u00E8 costruito attorno al sensore di colore Tristimulus XYZ ad alta velocit\\u00E0 e precisione OPT4048 di Texas Instruments. Questo sensore \\u00E8 dotato di un sensore di colore ad alta risoluzione a chip singolo in grado di misurare quattro canali, ciascuno con risposte spettrali specifiche. Questa scheda breakout di dimensioni standard \\u00E8 dotata di due connettori I2C Qwiic per facilitare l’interfacciamento con OPT4048. Fa parte del sistema Qwiic Connect di Sparkfun , quindi non dovrai eseguire alcuna saldatura per capire come sono orientate le cose. Tuttavia, se preferisci utilizzare una breadboard, abbiamo comunque dei perni con una spaziatura di 0,1 pollici.

Tre dei quattro canali dell’OPT4048DTSR corrispondono strettamente agli spettri tristimolo CIE, con il quarto canale che ha una risposta spettrale a banda larga. Con le misurazioni di questi canali, \\u00E8 possibile estrarre le caratteristiche essenziali dell’ambiente di illuminazione, come (i) intensit\\u00E0 della luce (lux), (ii) colore in CIE XY, coordinate LUV e (iii) temperatura di colore correlata. Ci\\u00F2 \\u00E8 utile nelle applicazioni in cui la misurazione precisa delle caratteristiche dell’ambiente di illuminazione \\u00E8 fondamentale, come la luminosit\\u00E0 del display, la regolazione della temperatura del colore, la correzione della temperatura del colore della fotocamera, il riconoscimento del colore reale degli oggetti e le applicazioni mediche.

Abbiamo scritto una libreria Arduino per facilitare la lettura delle varie misurazioni. Pu\\u00F2 essere scaricato tramite il gestore della libreria Arduino : cerca \\” Sparkfun OPT4048\\” oppure puoi trovarlo nella scheda Documenti.

Il Sistema di connessione Qwiic Sparkfun \\u00E8 un ecosistema di I²Sensori, attuatori, schermature e cavi C che rendono la prototipazione pi\\u00F9 rapida e meno soggetta a errori. Tutte le schede abilitate Qwiic utilizzano un comune connettore JST a 4 pin con passo da 1 mm. Ci\\u00F2 riduce la quantit\\u00E0 di spazio richiesto sul PCB e le connessioni polarizzate significano che non \\u00E8 possibile collegarlo in modo errato.

Inizia con la guida al sensore di colore tristimolo Qwiic OPT4048DTSR

Caratteristiche:

I²Interfaccia C (abilitata per Qwiic)
- Selezionabile I²Indirizzo C: 0x44 (predefinito), 0x45, 0x46
- 2 connettori Qwiic orizzontali
Standard 1 pollice x 1 pollice Orma
Intervallo di tensione di alimentazione: 1,71-3,6 V
Rilevamento a quattro canali che utilizza filtri ottici di precisione
Canali tristimolo XYZ con stretta corrispondenza agli spettri CIE 1931 con eccellente reiezione IR
Cancella il canale con larghezza di banda ampia
Misurazione del colore ad alta risoluzione in CIE XY, spazio LUV, temperatura di colore correlata (CCT) insieme alla misurazione del lux ambientale
Uscita semi-logaritmica con sette gamme di luce a fondo scala logaritmica binaria e risposta altamente lineare all’interno di ciascuna gamma
Logica di selezione automatica della gamma di luce su scala completa incorporata, che cambia la gamma di misurazione in base alle condizioni della luce in ingresso con un’eccellente corrispondenza del guadagno tra le gamme
26 bit di gamma dinamica effettiva da 2,15 mlux a 144 klux
12 tempi di conversione configurabili da 600 \\u00B5s a 800 ms per canale rappresentano una scelta eccellente per un’ampia variet\\u00E0 di applicazioni ad alta velocit\\u00E0 e alta precisione
Interrupt pin esterno per trigger e interrupt sincronizzati tramite hardware
Corrente operativa bassa di 24 \\u00B5A (con standby a consumo ultraridotto (2 \\u00B5A)).
Intervallo di temperatura operativa da \\u201340\\u00B0C a +85\\u00B0C
